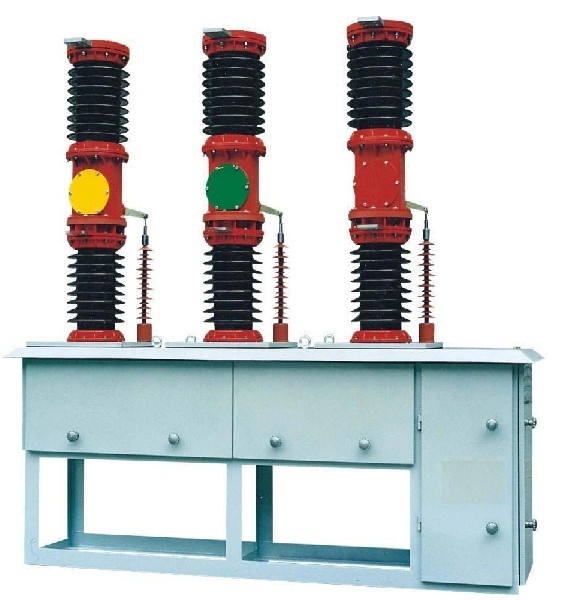

ZW7-40.5型戶外高壓真空斷路器用于交流50HZ、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求。并滿足IEC－56《交流高壓斷路器》國際電工委員會標準的要求。ZW7－40.5系列戶外高壓真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等優點。

ZW7-40.5型號規格及殼體材質有；
鐵殼/不銹鋼ZW7-40.5/630-20
鐵殼/不銹鋼ZW7-40.5/630-25
鐵殼/不銹鋼ZW7-40.5/1250-20
鐵殼/不銹鋼ZW7-40.5/1250-25
鐵殼/不銹鋼ZW7-40.5/1250-31.5
鐵殼/不銹鋼ZW7-40.5/1600-31.5
鐵殼/不銹鋼ZW7-40.5/2000-31.5

ZW7-40.5工作原理；

該斷路器結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷柱，三相瓷瓶共裝在一個結構箱上，滅弧室動端通過拐臂、絕拉桿與彈簧機構的輸出軸相聯。彈簧機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。

ZW7-40.5真空管介紹；

斷路器配所配用真空滅弧室，具有極高的真空度，由于滅弧室觸頭為CuCr50材料，采用杯狀縱磁場結構，因而具有開斷容量大、絕緣水平高、滅弧能力強、壽命長、體積小等特點和維護簡單、無爆炸危險、無污染、噪音低等優點。真空滅弧室裝在上瓷瓶內，不但避免了沖油及充SF6氣體帶來的諸多弊端，而且使檢修和維護更為方便，在滅弧室與瓷瓶之間用絕緣材料硅酯填充，解決防凝露問題，該絕緣材料具有良好的絕緣性能、耐老化、耐室外、而高溫等特點。

ZW7-40.5互感器介紹；

本產品可內配LZZBJ4-40.5型電流互感器，外形如圖2所示。
電流互感器為穿心澆注式，安裝在下瓷瓶內，在電流互感器和下瓷瓶內也用絕緣硅酯填充，用來解決絕緣及凝露問題。斷路器可裝三只電流互感器，每只電流互感器可包括四個線圈，其中兩個用于測量，兩個用于保護。電流變比可根據用戶要求選擇100～2000/5等。電流互感器精度高，輸出容量大等特點。
本廠可根據用戶需求，設計制造特殊CT，如準確級為10P20、5P20級或0.2S級、0.1級；額定負載阻抗加大；額定二次電流為1A等，各種具體技術參數可通過協商解決。

ZW7-40.5出廠說明；

工廠裝配好的斷路器在出廠前都要進行完整性檢驗，并按國家標準1984-2003及產品的技術條件進行嚴格的出廠試驗，以確保出廠的每臺斷路器結構和功能的正確性。

ZW7-40.5斷路器在出廠前所有技術參數均已嚴格按國家標準和技術規范調整好，在安裝及使用前不需做任何調整工作。

四、主要技術參數
